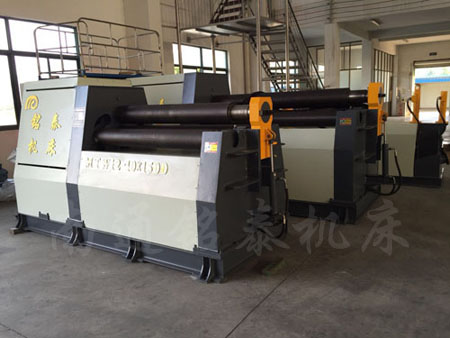

四辊卷板机



一、MTW12-25*2500弧线下调式四辊卷板机主体概述
1-1、主体概述
四辊卷板机全液压驱动,数字化控制,整机结构先进,性能优越,效率高,在国际、国内同行业中均处于领先水平。我司四辊卷板机特点:1.侧辊弧线摆动,杠杆作用增大成形力 2.压辊两侧采用比例阀同步。
下列用户适用于使用四辊卷板机:
     1.初次使用卷板机的用户,因为这是一种最易操作的卷板机 2.操作者缺乏检验 要求高生产率 3.要求高精度,改进质量 4.希望只有一个操作者,减少劳动成本 5.由于板子尺寸大,生产量高或出于安全原因需要搬运装置、送料装置、托料装置
 四辊卷板机特点:
1、全液压驱动,高效节能(驱动功率相当于传统的60%),卷制工作中比其他类型卷板机安全可靠。
2、永久润滑技术(轴承寿命期内无需加油)
3、夹持压力可调(不存在打滑,生产率比三辊卷板机高出50%-80%),上、下辊之间对板材的夹紧力,可通过液压站调压阀调整不同厚度、宽度板材卷制时相对应的所需压力。
4、可卷制上辊直径1.1倍的筒体,被卷制板材端部预弯时直边长度比其它类型卷板机要小。

技术特色
1、MTW12-25*2500弧线下调式四辊卷板机采用独有的预泄压技术,有效避免液压冲击,提高管路及密封寿命。
2、液压元件选用进口优质产品,保证液压系统的稳定性。
3、液压系统各输入、输出口均设置有相应的检测点,便于维修、故障检查、油泵采用下置式,正压吸油。同时过滤器、液位计、均带发讯装置,能自动报警故障提示。另液压站独立于机座之外,维修、维护方便;又远离了热源。
4、系统制作严格按国际、行标执行,管曲半径合理,且不小于90°,园滑过渡,合理布置减震动管夹,有效地避免了冲击、震动。
5、系统设计充分考虑高效节能、减少功率浪费,减少发热源。
6、配备高精度的吸油和回油过滤器,以保证系统油液的清洁度。
7、提供卷板机液压系统常见故障现象及排除方法。
8、为确保液压系统的制造质量,该系统按液压专业的生产厂家及国家GB3766-83《液压系统通用技术条件》制作。
9、油箱经喷丸、酸洗和表面清洗,四壁涂耐油清漆,确保油箱清洁。在油箱加油处有空气过滤器,保证滤油和通气的作用,另外在吸油管端部和供油管路上须设精过滤器。
液压系统正常工作温度范围15℃~65℃,温度小于15℃时可通过电加热器自动加热,温度大于65℃时可通过冷却器来控制油液的温度,使之适合系统工作的要求。
技术特色
W12-25*2500弧线下调式四辊卷板机侧辊行星摆动导向技术
行星摆动系统中心,侧辊通过结实的中心销铰接,因此,侧辊围绕中心铰接点作圆周运动,完全消除了直线运动导轨的摩擦。在卷制过程中,工作负荷完全作用在机架内部,因此,可以做到机架紧凑而不笨重,同时能够保证足够的强度及刚度。
